Bình chứa khí nén dung tích 500l

Liên hệ

Tiêu chuẩn thiết kế, chế tạo: TCVN 8366:2010; 6008:2010

Tiêu chuẩn thử nghiệm: TCVN 6154:1996

Đặc điểm cấu tạo: Thân trụ, hai đáy cong dạng elip, đặt đứng hoặc nằm

Nhiệt độ tối đa: 100 độ C

Vật liệu: Thép tấm A36/A516/SS400/Q345B (hoặc vật liệu khác)

Áp suất thiết kế: 10kg/cm2 (hoặc mức áp suất khác theo yêu cầu)

Áp suất thiết kế: 8.5kg/cm2 (hoặc mức áp suất khác theo yêu cầu)

Thông tin sản phẩm

Bình chứa khí nén dung tích 500l sử dụng phổ biến hiện nay. Chúng có dung tích không quá lớn, được ứng dụng nhiều trong đời sống. Vậy bình chứa khí nén có chức năng và đặc điểm gì? Hãy theo dõi bài viết sau để tìm hiểu thêm thông tin về mẫu bình này nhé!

Đặc điểm bình chứa khí nén dung tích 500l

Bình chứa khí nén dung tích 500l được thiết kế với hình dạng trụ tròn, cấu tạo gồm 2 phần là vỏ bình và lõi bình.

Vở bình được sản xuất từ chất liệu thép chịu lực, có khả năng chịu được áp suất cao. Ruột bình cấu tạo 2 đầu, được bọc bởi lớp cao su tổng hợp EPDM. Giữa vỏ và lõi bình được ngăn cách nhau bởi khí Nitơ và bịt kín 2 đầu.

Bên ngoài vỏ bình chứa khí nén dung tích 500l thông thường được nhà sản xuất sơn một lớp tĩnh điện chống gỉ, ăn mòn, ít bị hư hại và ảnh hưởng đến áp suất khí trong quá trình vận hành.

Ngoài ra, còn một số thiết bị đi kèm với bình chứa khí nén dung tích 500l như: đồng hồ hiển thị thông số, van an toàn, van xả nước. Các thiết bị này góp phần hỗ trợ chức năng duy trì, ổn định áp suất của bình khí nén khí hoạt động.

Các mối hàn của bình chứa khí nén đều được gia công chi tiết với mức nhiệt lên tới 100 độ C, mức áp suất 10 bar.

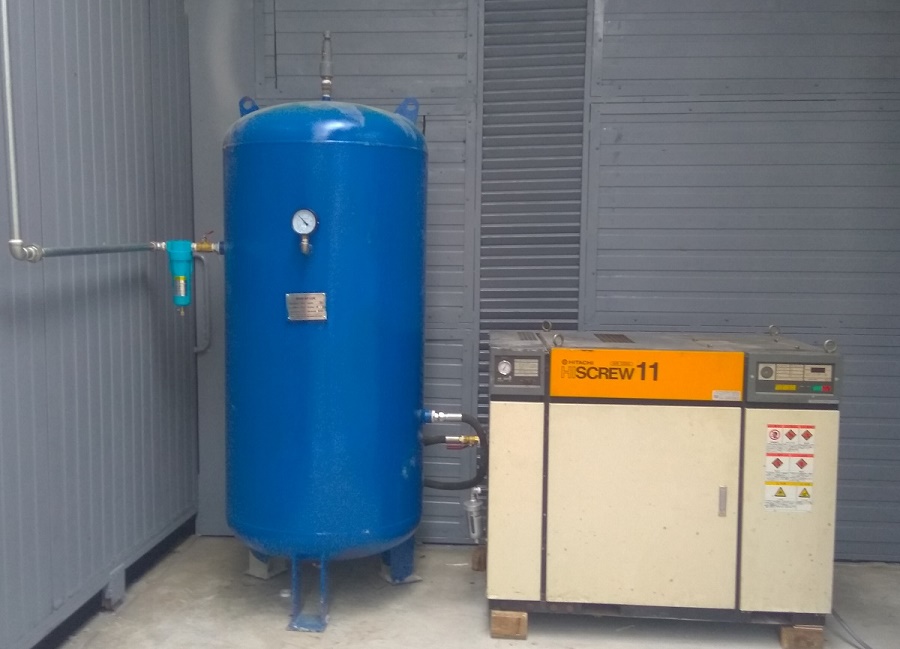

Bình chứa khí nén dung tích 500l được cấu tạo 2 phần

Bình chứa khí nén dung tích 500l được cấu tạo 2 phần

Thông số cơ bản bình chứa khí nén dung tích 500l

Dưới đây là thông số kỹ thuật của bình chứa khí nén dung tích 500L:

Kích thước chính của sản phẩm (mm)
Ø	600
A	1510
B	150
C	150
S	5
H	1976

Các chi tiết bắt chặt vào bình
Ống khí vào	M42 - Số lượng 1 (hoặc nhiều hơn theo yêu cầu)
Ống khí ra	M42 - Số lượng 1 (hoặc nhiều hơn theo yêu cầu)
Ống van an toàn	M21- Số lượng 1
Ống xả đáy	M21- Số lượng 1
Ống bắt đồng hồ đo áp	M18

*Ghi chú:

M - (M21) là ký hiệu cho ống tiện ren (măng sông).
A - (100A) là ký hiệu dạng mặt bích (tiêu chuẩn JIS 10K).
Dung tích bình ≤ 500 lít: Van an toàn lắp trên đỉnh - chiều cao bao gồm van an toàn cộng thêm khoảng 230 - 300mm.

Thông số kỹ thuật bình khí nén	Tiêu chuẩn
Tiêu chuẩn thiết kế, chế tạo	TCVN 8366:2010; 6008:2010
Tiêu chuẩn thử nghiệm	TCVN 6154:1996
Đặc điểm cấu tạo	Thân trụ, hai đáy cong dạng elip, đặt đứng hoặc nằm
Vật liệu	Thép tấm A36/A516/SS400/Q345B (hoặc vật liệu khác)
Áp suất thiết kế	10kg/cm2 (hoặc mức áp suất khác theo yêu cầu)
Áp suất làm việc	8.5kg/cm2 (hoặc mức áp suất khác theo yêu cầu)
Môi chất	Không khí nén hoặc nước
Đặc tính	Không độc
Nhiệt độ tối đa	100 độ C
Chi tiết bắt chặt trên thân bình	Ống thép hàn dính trên thân

Có thể bạn quan tâm:

Chức năng bình chứa khí nén dung tích 500l

Chức năng chính của bình chứa khí nén dung tích 500l là tích trữ lượng khí nén mà máy nén khí đưa vào lên một áp suất đã đặt trước nhằm duy trì áp suất trong hệ thống máy nén khí trong quá trình hoạt động.
Bên cạnh đó, khí đạt được áp suất ở mức cài đặt máy nén khí sẽ tạm thời nghỉ, từ đó giúp tăng độ bền, duy trì áp suất ổn định, tăng tuổi thọ máy nén khí.
Bình chứa khí nén dung tích 500l được đặt giữa máy nén khí và máy sấy khí nén, từ đó giúp giảm tải máy sấy khí. Khi khí nén có nhiệt độ cao qua bình nén khí sẽ giảm nhiệt xuống một phần trước khi vào máy sấy khí.Từ đó giúp bảo vệ máy sấy khí, giúp chúng duy trì hoạt động ổn định.
Mặt khác, bình chứa khí nén dung tích 500l còn có thể tách một phần nước trong khí nén. Vì khi khí nén đang ở nhiệt độ cao đi vào bình tích khí nhiệt độ sẽ giảm xuống, kết hợp với lực ly tâm của dòng khí di chuyển theo dạng xoáy ốc khiến nước ngưng tụ xuống đáy bình. Sau một thời gian mở van xả đáy bình khí nén sẽ thấy một lượng nước nhất định chả ra. Như vậy, bình chứa khí nén đã tách một phần nước trong khí nén.

Lý do bình chứa khí Baker được ưa chuộng sử dụng

Lựa chọn đơn vị cung cấp bình chứa khí chất lượng cao cũng là vấn đề mà nhiều người băn khoăn. Baker tự hào là đơn vị với nhiều năm kinh nghiệm, mang đến cho khách hàng các sản phẩm chất lượng cao với mức giá phải chăng.

Các sản phẩm bình áp lực đực thiết kế và chế tạo theo TCVN 8366:2010, đạt tiêu chuẩn ISO 9001 - 2010.
Quy trình sản xuất sản phẩm được quản lý chất lượng nghiêm ngặt, toàn bộ sản phẩm đều được siêu âm mối hàn và thử áp lực 100% trước khi xuất xưởng.
Sản phẩm được sản xuất trên dây chuyền hàn tự động, hàn hai mặt phía trong và bên ngoài. Bên cạnh đó, sản phẩm cũng được sơn chống rỉ epoxy bên trong và ba lớp sơn bên ngoài để gia tăng độ bền và tuổi thọ cho sản phẩm.
Baker nhận thiết kế các sản phẩm bình chứa khí nén theo đúng nhu cầu, mẫu mã của khách hàng.

Bài viết trên đã chia sẻ tới quý bạn đọc những thông tin cơ bản cũng như công dụng đặc biệt của bình chứa khí nén dung tích 500l. Hy vọng bạn đọc bớt chút thời gian tham khảo bài viết trên để có thêm kiến thức cho bản thân nhé!
