Bình chứa khí nén dung tích 100L

Bình chứa khí nén dung tích 100l

Liên hệ

Tiêu chuẩn thiết kế: TCVN 8366:2010; 6008:2010

Tiêu chuẩn thử nghiệm: TCVN 6154:1996

Vật liệu: Thép tấm A36/A516/SS400/Q345B (hoặc vật liệu khác)

Nhiệt độ tối đa: 100 độ C

Bình chứa khí nén dung tích 100L là loại bình có kích thước vừa phải, được sử dụng khá phổ biến. Tuy nhiên loại bình khí này có cấu tạo ra sao, thông số kỹ thuật như thế nào? Bài viết dưới đây sẽ cung cấp cho độc giả một số kiến thức loại bình chứa khí nén này.

Thông tin của Bình chứa khí nén dung tích 100L

Kích thước chính của sản phẩm (mm)

Ø

1450

A

2010

B

325

C

230

S

8

H

2970



Các chi tiết bắt chặt vào bình

Ống khí vào

M21

Ống khí ra

M21

Ống van an toàn

M21 - Số lượng 1

Ống van xả đáy

M21 - Số lượng 1

Ống bắt đồng hồ đo áp

M18

*Ghi chú:

  • M - (M21) là ký hiệu cho ống tiện ren (măng sông)
  • A - (100A) là ký hiệu dạng mặt bích (tiêu chuẩn JIS 10K)
  • Dung tích bình ≤ 500 lít: Van an toàn lắp trên đỉnh - chiều cao bao gồm van an toàn cộng thêm khoảng 230 - 300mm

Thông số kỹ thuật bình khí nén

Tiêu chuẩn

Tiêu chuẩn thiết kế, chế tạo

TCVN 8366:2010; 6008:2010

Tiêu chuẩn thử nghiệm

TCVN 6154:1996

Đặc điểm cấu tạo

Thân trụ, hai đáy cong dạng elip, đặt đứng hoặc nằm

Vật liệu

Thép tấm A36/A516/SS400/Q345B (hoặc vật liệu khác)

Áp suất thiết kế

10kg/cm2 (hoặc mức áp suất khác theo yêu cầu)

Áp suất làm việc

8.5kg/cm2 (hoặc mức áp suất khác theo yêu cầu)

Môi chất

Không khí nén hoặc nước

Đặc tính

Không độc

Nhiệt độ tối đa

100 độ C

Chi tiết bắt chặt trên thân bình

Ống thép hàn dính trên thân

Ống khí vào

Số lượng 1 (hoặc nhiều hơn theo yêu cầu)

Ống khí ra

Số lượng 1 (hoặc nhiều hơn theo yêu cầu)

Ống van an toàn

Số lượng 1

Ống xả đáy

Số lượng 1



Có thể bạn quan tâm:

Cấu tạo của bình chứa khí nén dung tích 100L

Cấu tạo của bình gồm ba phần: Phần vỏ bình, phần lõi, các phụ kiện khác đi kèm (đồng hồ đo áp lực, hệ thống van an toàn, van xả đáy bình).

Thiết kế của bình chứa khí nén 100l có dạng trụ tròn, vỏ được làm từ thép chất lượng cao, thường được sơn màu xanh hoặc xám. Ngoài ra, để ngăn ngừa sự gỉ sét, ăn mòn theo thời gian và tăng tính thẩm mỹ cho sản phẩm, bình chứa khí nén còn được sơn thêm 2 lớp sơn tĩnh điện bên ngoài.

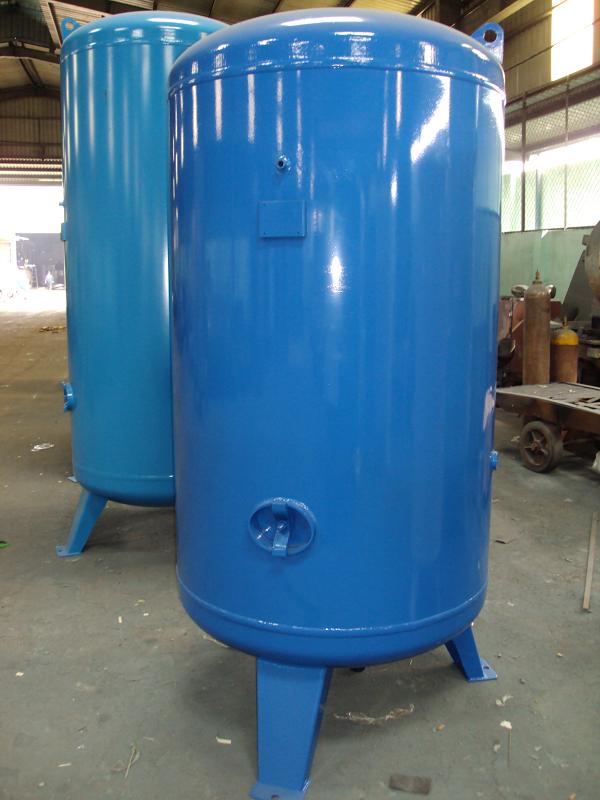

Vỏ bình được sơn 2 lớp sơn tĩnh điện để chống ăn mòn, gỉ sét

Vỏ bình được sơn 2 lớp sơn tĩnh điện để chống ăn mòn, gỉ sét

Phần lõi bình thì được thiết kế rỗng ruột, được làm từ cao su chất lượng cao. Phần lõi bình có hai ống được gọi là ống khí vào và ống khí ra. Hai ống khí được nối bằng nối ren hoặc nối bích, được bọc một lớp cao su EPDM chứa dầu thủy lực,  tác dụng điều hoà áp lực của bình khi hoạt động luôn ở mức an toàn.

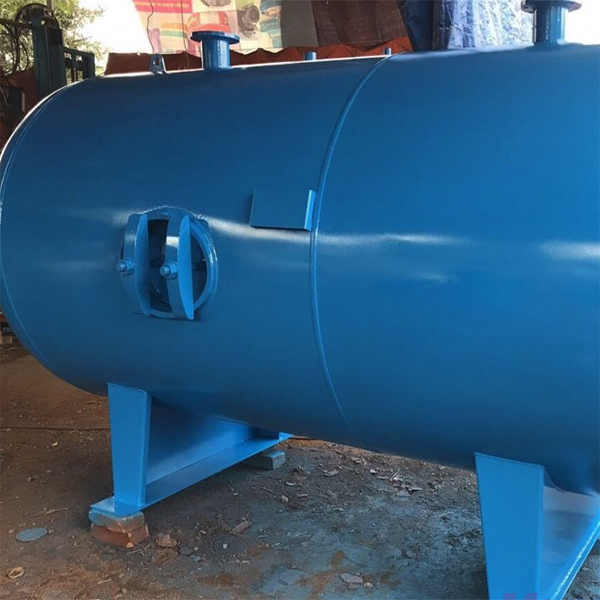

Cấu tạo lõi bình chứa khí nén

Cấu tạo lõi bình chứa khí nén

Đi kèm với bình chứa khí nén là các dụng cụ như đồng hồ đo áp lực, hệ thống van an toàn, van xả đáy bình, có tác dụng đảm bảo an toàn cho thiết bị và người sử dụng.

Ngoài ra, bạn cũng cần quan tâm đến những lưu ý để sử dụng bình chứa khí nén an toàn.

Địa chỉ cung cấp bình chứa khí nén uy tín, chất lượng

Hiện nay trên thị trường có rất nhiều doanh nghiệp cung cấp sản phẩm bình chứa khí nén. Baker tự hào là đơn vị chuyên sản xuất, cung cấp các sản phẩm bình chứa khí chất lượng cao, được nhiều khách hàng tin tưởng chọn lựa. Bình chứa khí Baker tự tin là đơn vị cung cấp:

  • Các sản phẩm bình chứa khí nén được thiết kế và chế tạo theo TCVN 8366:2010, đạt tiêu chuẩn ISO 9001 - 2010.
  • Quy trình sản xuất sản phẩm theo công nghệ cao với sự quản lý nghiêm ngặt và thông qua quá trình kiểm duyệt khắt khe trước khi đưa ra thị trường.
  • Đội ngũ nhân viên chuyên nghiệp, tận tình được đào tạo bài bản, chuyên sâu.

Trên đây là những thông tin liên quan đến bình chứa khí nén dung tích 100L. Hy vọng sau bài viết các bạn sẽ nắm rõ được thông tin liên quan đến sản phẩm này.
