Hướng dẫn các cách lắp đặt bình chứa khí chuẩn nhất



Lắp đặt bình chứa khí nén là một chi tiết rất quan trọng trong các hệ thống máy nén khí ở các khu công nghiệp và các nhà máy có quy mô từ lớn đến nhỏ. Để toàn bộ hệ thống hoạt động với công suất tối ưu nhất, người vận hành cần biết cách lắp đặt bình chứa khí. Vì vậy, chúng ta sẽ  cùng tìm hiểu trong bài viết này về hướng dẫn lắp đặt bình chứa khí chuẩn nhất nhé.

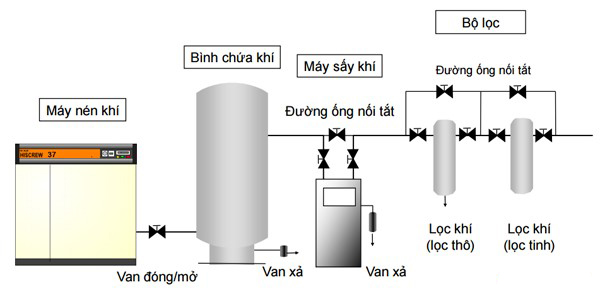

Sơ đồ lắp đặt bình chứa khí nén chuẩn

Sơ đồ lắp đặt bình chứa khí nén chuẩn

Bình chứa khí là gì? Tác dụng

Bình chứa khí nén là một bộ phận quan trọng trong các hệ thống máy nén khí ở các nhà máy hoặc xí nghiệp. Bình chứa có nhiều loại hình dạng, màu sắc và thiết kế khác nhau, nhưng đa số đều được làm bằng chất liệu kim loại. Nó có vai trò tích trữ nguồn khí nén áp suất cao từ bộ phận xuất ra của máy nén khí.

Mục đích của bình chứa khí nén là để cung cấp kịp thời khí nén cho các hệ thống không đáp ứng đủ điều kiện áp suất để làm việc, hoặc công việc yêu cầu một lượng khí nén rất lớn. Các loại bình chứa khí nén thường được sử dụng ở những doanh nghiệp vừa và lớn, vì nhu cầu sử dụng để đáp ứng cho những hệ thống máy nén cao hơn nhiều so với các công ty nhỏ lẻ.

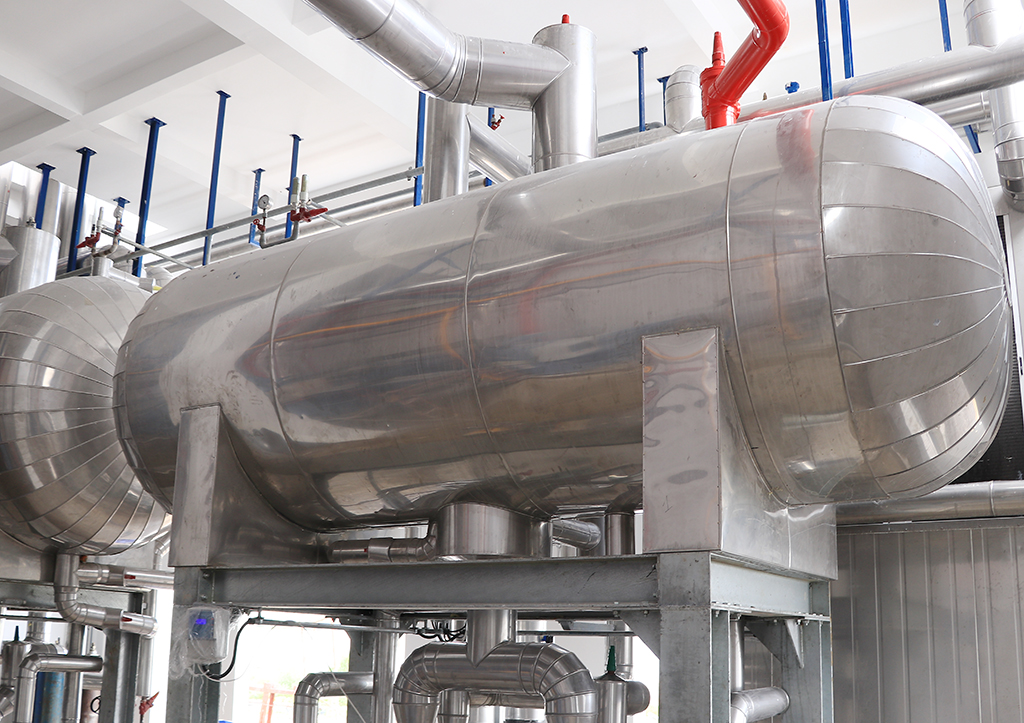

Bình chứa khí nén

Bình chứa khí nén

Tác dụng của bình chứa khí nén có rất nhiều và giúp ích rất tốt cho quá trình làm việc với các loại hệ thống máy móc, giúp ổn định áp suất của hệ thống, duy trì hoạt động liên tục và đảm bảo hiệu quả công việc trong thời gian dài.

Đồng thời, bình chứa khí nén có thể giúp ngưng tụ bụi bẩn, tách nước trong khí nén giúp làm giảm nhiệt độ của hệ thống và làm mát dầu. Ngoài ra, nếu bình khí nén được lắp đặt trước máy sấy khí, thì nó sẽ giúp làm giảm nhiệt độ hoạt động của máy sấy khí rất hiệu quả.

Phương pháp lắp đặt bình chứa khí

Phương pháp Lắp đặt theo tỉ lệ 1:1:1:1

Phương pháp lắp đặt bình chứa khí theo tỉ lệ 1:1:1:1 có nghĩa hệ thống sẽ được lắp đặt bao gồm 4 chi tiết máy đó là: 1 máy bơm nén, 1 bình nén, 1 thiết bị lọc khí nén và 1 máy sấy khí nén.

Lắp đặt theo tỉ lệ 2 : 1 : 2 : 2

Phương pháp này thường được áp dụng cho những nhà xưởng, hoặc những công ty xí nghiệp có môi trường làm việc khắc nghiệt, nhiệt lượng cao, hơi ẩm cao. Tuy nhiên mô hình này không áp dụng rộng rãi ở nhiều nơi, và cách lắp đặt này dễ làm tổn hao đến tuổi thọ hệ thống. Hệ thống sẽ được lắp đặt theo tỷ lệ này như sau: 2 máy nén khí, 1 bình chứa khí nén, đi cùng 2 bộ lọc khí và 2 máy sấy khí nén.

Lựa chọn vị trí lắp đặt bình chứa khí

Nằm chính giữa máy nén khí và máy sấy khô không khí

Việc lắp đặt theo phương pháp này sẽ có ưu điểm giúp cho giữ được hiệu suất của máy sấy ổn định, đồng thời làm giảm nhiệt độ khí nén và loại bỏ được một lượng nước ngưng tụ sau khi đi qua bình tích áp, nâng cao sự ổn định khi vận hành.

Hệ thống máy nén khí hoạt động theo thể thức Load – Unload (tải và không tải) để đáp ứng liên tục lưu lượng khí tiêu thụ trong quá trình làm việc. Khi ở chế độ tải (Load), công suất khí xả là 100%, và trong chế độ không tải (Unload) là 0%. Vì vậy, việc lắp đặt bình chứa khí nén ở chính giữa máy nén khí và máy sấy khô không khí sẽ giúp công suất khí hoạt động ổn định luôn luôn ở mức 100%.

Tuy nhiên, cách lắp đặt này cũng tồn tại một số hạn chế như bình chứa khí nén sẽ dễ bị rỉ sét theo thời gian dài sử dụng, dễ gây ra rủi ro và nghẹt khí trong quá trình hoạt động. Vì vậy người dùng cần phải lắp thêm các bộ lọc khí để đảm bảo an toàn. Ngoài ra, trong trường hợp lượng khí tiêu thụ vượt quá khả năng cung cấp của máy nén khí, bình chứa khí nén sẽ trở nên mất tác dụng hoàn toàn.

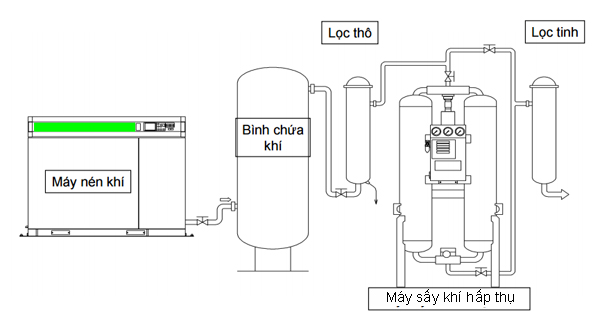

Sơ đồ lắp đặt nằm chính giữa máy nén khí và máy sấy khô không khí

Sơ đồ lắp đặt nằm chính giữa máy nén khí và máy sấy khô không khí



Giữa máy sấy khí và bộ lọc khí nén

Hình thức lắp đặt này có những ưu điểm là không cần phải định kỳ xả bỏ nước trong bình chứa khí nén, mà chỉ cần kiểm tra theo thời gian của người điều hành quy định. Không mất nhiều thời gian và công sức kiểm tra và xả nước cặn bã như các hình thức lắp đặt khác.

Tuy nhiên, việc lắp đặt bình chứa khí nén ở giữa máy sấy khí và bộ lọc khí nén cũng có những nhược điểm kèm theo. Đó là phải lắp đặt thêm một vài bộ tách nước ngưng tụ máy sấy khí, và trong trường hợp lượng khí tiêu thụ vượt quá khả năng cung cấp của máy nén khí, bình chứa khí nén sẽ trở nên mất tác dụng hoàn toàn.

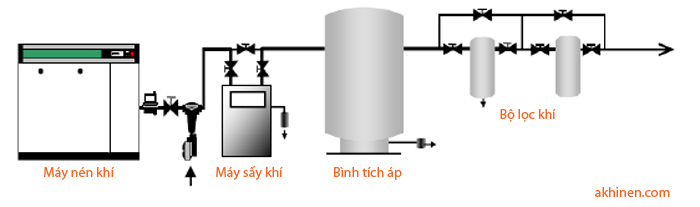

Sơ đồ lắp đặt nằm Giữa máy sấy khí và bộ lọc khí nén

Sơ đồ lắp đặt nằm Giữa máy sấy khí và bộ lọc khí nén



Lắp sau bộ lọc khí nén

Trong trường hợp lượng khí tiêu thụ vượt quá công suất của máy nén khí, nếu bình chứa khí được lắp đặt có dung tích thích hợp thì nó sẽ đóng vai trò là bộ đệm để đảm bảo máy khí áp vận hành trơn tru, cũng như không cần phải xả bỏ định kỳ nước trong bình chứa khí nén quá nhiều lần.

Nhược điểm của cách lắp đặt bình chứa khí nén sau bộ lọc khí đó là phải lắp đặt thêm một vài bộ tách nước ngưng tụ máy sấy khí, và trong trường hợp lượng khí tiêu thụ vượt quá khả năng cung cấp của máy nén khí, bình chứa khí nén sẽ trở nên mất tác dụng hoàn toàn. Nếu áp suất thoát khí trên các bộ lọc vẫn ở trong mức cho phép, thì việc điều chỉnh công suất của máy sẽ phải vận hành thủ công bằng tay khá bất tiện.

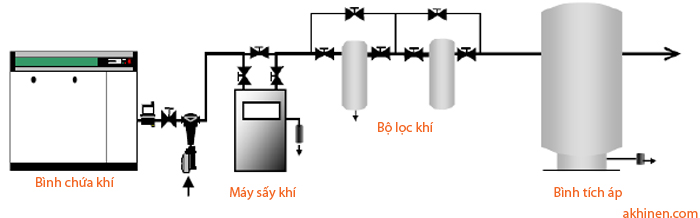

Sơ đồ lắp đặt sau bộ lọc khí nén

Sơ đồ lắp đặt sau bộ lọc khí nén

Lắp đặt nhiều hơn hai máy nén khí song song

Cách lắp đặt này được thực hiện với trình tự đó là bình chứa khí nén lắp đặt ở giữa máy nén khí và máy sấy khí. Ưu điểm của việc lắp đặt này đó là vẫn có thể vận hành được bình thường  nếu chẳng may một trong các máy nén khí gặp sự cố và dừng hoạt động. Cách lắp đặt này cũng giúp cho doanh nghiệp tiết kiệm chi phí, lắp đặt dễ dàng, và đồng bộ hóa đơn giản đối với các module máy móc rất tiện lợi.

Tuy nhiên, bất lợi duy nhất mà người dùng có thể gặp phải đó là việc đôi khi công suất và áp suất đi qua các đường ống dẫn sẽ không ổn định dẫn đến sự mất cân đối trong việc vận hành máy. Nhưng rủi ro này xảy ra không thường xuyên, nên không quá đáng để lo ngại.

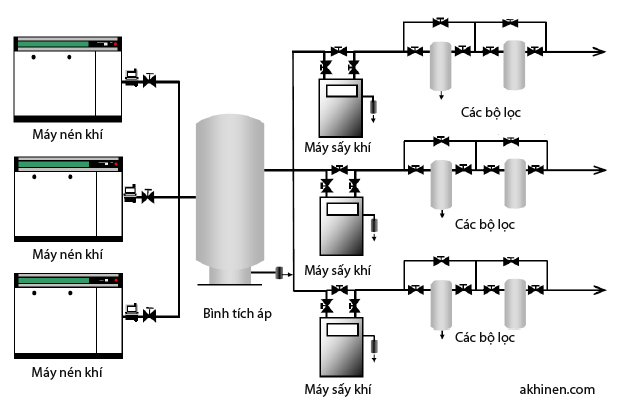

Sơ đồ lắp đặt nhiều hơn hai máy nén khí song song

Sơ đồ lắp đặt nhiều hơn hai máy nén khí song song

Cách lắp đặt nào là tối ưu nhất?

Sau khi tham khảo các cách hướng dẫn lắp đặt bình chứa khí nén vào trong các hệ thống máy nén khí, chúng ta đều thấy được những ưu nhược điểm của từng phương pháp vừa được kể trên.

Nhìn chung, mỗi phương pháp đều mang lại những lợi ích riêng cho từng không gian, cho từng mục đích và môi trường nhà xưởng xí nghiệp khác nhau. Tuy nhiên, có thể nói, cách lắp đặt tối ưu nhất và chuẩn nhất đó là:

  • Bình chứa khí nên lắp đặt ở gần máy nén khí và một bình chứa khí khô lắp sau máy nén khí. Cách lắp đặt này sẽ tránh được rủi ro tụt áp suất khi máy đang vận hành.
  • Nếu công ty hoặc doanh nghiệp chỉ đưa ra quy chuẩn sử dụng 1 bình chứa khí nén, thì người lắp đặt nên kết nối bình chứa ngay sau máy nén khí là tối ưu nhất.

Kết:

Chúng ta có thể thấy được rằng, việc lắp đặt bình chứa khí nén đúng cách đúng thứ tự là rất quan trọng, đảm bảo cho sự an toàn khi sử dụng và tối ưu hóa hiệu suất làm việc của toàn bộ hệ thống. Hãy luôn tuân thủ các quy tắc khi vận hành máy cũng như lắp đặt bình chứa khí nén đúng chỗ đúng thứ tự.
